Nutze dieses Modul für die Konfiguration von Waagen aller anderen Hersteller (nicht Dipse).
Installiere zunächst deine Waage bzw. die Treibersoftware unter Windows.
Die folgenden benötigten Werte für die Konfiguration in BarcodeShipping solltest du im Handbuch oder in der Bedienungsanleitung deiner Waage finden.
-

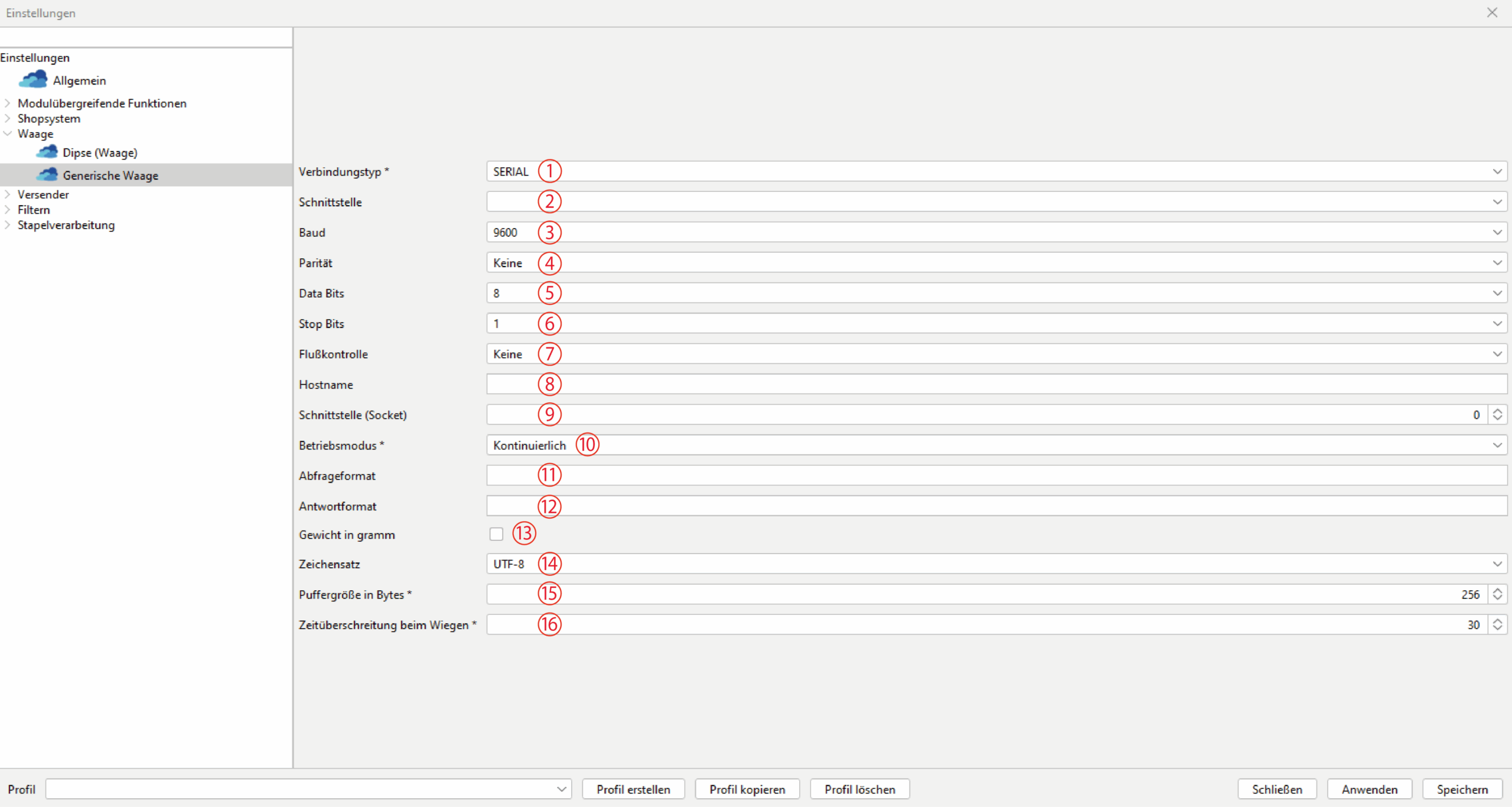

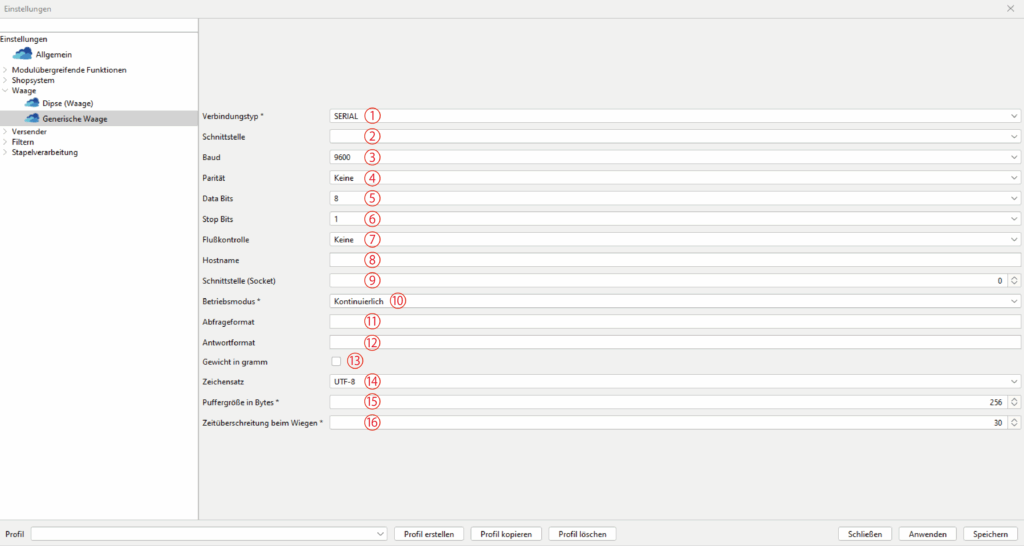

Verbindungstyp 1
Stelle hier deinen Verbindungstyp ein. Bei den meisten Waagen sollte es „Serial“ sein.
Falls du dir nicht sicher bist, schau im Handbuch der Waage nach. -
Schnittstelle 2
Wähle hier die Schnittstelle der Waage aus. Sofern die Waage erfolgreich unter Windows installiert wurde, wird hier der entsprechende COM-Port angezeigt.
-
Baud 3
Wähle hier den Baud der Waage aus.
Wenn deine Waage einen anderen Standard-Baud hat, stelle sicher, dass in deiner Waage und
in BarcodeShipping der gleiche Baud eingestellt ist.
Falls nicht, sieh im Handbuch deiner Waage nach und konfiguriere diese so,
dass BarcodeShipping und deine Waage den gleichen Baud besitzen. -
Parität 4
Wähle hier die Parität der Waage aus.
-
Data Bits 5
Wähle hier die Menge an Data Bits der Waage aus.
-
Stop Bits 6
Wähle hier die Menge der Stop Bits der Waage aus.
-
Flußkontrolle 7
Wähle hier die Methode der Flusskontrolle aus.
-
Hostname 8
-
Schnittstelle 9
-
Betriebsmodus 10
Wähle hier den Betriebsmodus aus. Du hast 3 Auswahlmöglichkeiten:
Abfrage / Antwort
Wähle dieses Modul aus, wenn die Waage von BarcodeShipping angesprochen werden muss, um ein Ergebnis zurückzusenden.
Kontinuierlich
Wenn die Waage das ermittelte/angezeigte Gewicht kontinuierlich, z.B. jede Sekunde, an den Computer bzw.
BarcodeShipping senden soll, dann wähle diese Einstellung aus.
Stabil
Wenn die Waage nur dann ein Gewicht senden soll, wenn sie still steht, wähle diese Einstellung aus. -
Abfrage- Antwortformat 11 / 12
Hier legst du das Format der Abfrage und Antwort fest. Dieses variiert je nach Waagen-Modell.
Beispiele siehe weiter unten -
Zeitüberschreitung beim Wiegen 13
Hier gib den Wert ein, mit dem die Waage zeitversetzt wiegen soll.
-
Gewicht in gramm 14
Aktiviere diese Checkbox, wenn die Gewichte in Gramm von der Waage übertragen werden sollen.
Das muss entsprechend in deiner Waage konfiguriert sein. Ist hier kein Haken gesetzt, werden standardmäßig kg übergeben.
Beispiele für Abfrage- und Antwortformate:
Hier ist der vollständige Text:
Das Format der Abfrage und Antwort variiert je nach Waagen-Modell.
Im Syntax können folgende Tasteneingaben simuliert werden: „Enter“ mit oder \r
„NewLine“ mit \n
„Tabulator“ mit \t
„Backspace“ mit \b
„Escape“ mit \u001B
„Bell“ mit \u0007
„Fileformat“ mit \u000C
Beispiele:
GenericScale
Betriebsmodus: Abfrage / Antwort
Abfrageformat/Requestformat: Sx
Antwortformat/Responseformat: +\s*([\d oder .])\skg
PCE-PM…T Serie
Betriebsmodus: Abfrage / Antwort
Abfrageformat/Requestformat: SI\r\n
Antwortformat/Responseformat: \D*([\d|,|.])\sg
Achtung: Waage überträgt Gewicht in Gramm, nicht in Kilo.
Beschreibung des Sendeprotokolls in der Zusammenarbeit mit einem PC (LonG):
Die Waage sendet folgendermaßen: (8Bit, 1Stop, no parity, 4800bps)
PC->Waage: Initialisierungssignal Code S I CR LF (53h 49h 0Dh 0Ah)
Waage->PC: folgendes Format wird verfolgt (16Byte).
Beschreibung der einzelnen Byte’s:
Byte1: Zeichen „-” oder SPACE
Byte2: SPACE
Byte3 4: Zahl oder SPACE
Byte5–9: Zahl, Komma oder SPACE
Byte10: Zahl
Byte11: SPACE
Byte12: k, l, c, p oder SPACE
Byte13: g, b, t, c oder %
Byte14: SPACE
Byte15: CR
Byte16: LF
MyWeigh 300
Betriebsmodus: Kontinuierlich
Abfrageformat/Requestformat: Keines
Antwortformat/Responseformat: :W\s*([\d|,|.])\skgS
KERN CFS – KERN & SOHN GmbH
(Achtung: es wird das RS232-Schnittstellenkabel vom Hersteller benötigt)
Betriebsmodus: Kontinuierlich
Abfrageformat/Requestformat: Keines
Antwortformat/Responseformat: ST,G.\s*([\d|,|.])\skg
Antwortformat/Responseformat (Modell DE60K10-D): .\s*([\d|,|.])\skg
G&g TC60KA
(Achtung: es wird das RS232-Schnittstellenkabel vom Hersteller benötigt)
Betriebsmodus: Abfrage/Antwort
Abfrageformat/Requestformat: p
Antwortformat/Responseformat: \s*([\d|,|.])\skg
RHEWA 82c – 2
BCS-Einstellungen:
Betriebsmodus: Abfrage/Antwort
Abfrageformat: „FP in spitzen Klammern geschrieben“
Antwortformat: ;[ ]*(\d+(?:.\d+)?);\x03\r?\n$
Einstellungen >G.Konfig >Druck >DruckEin
Steinberg SBS-PT-60SNL
BCS-Einstellungen:
Betriebsmodus: Kontinuierlich
Abfrage/Antwort: leer
Antwortformat: W:+\s*([\d.]*)kg
Bosche MWI / MWI-S
BCS-Einstellungen:
Betriebsmodus: Kontinuierlich
Abfrage/Antwort: leer
Antwortformat: GRO:\+\s*([\d.]+)
